作为优选，连接沉淀池与污泥池的管道上、连接清液出口与污水提升池的管道上、连接一级气浮池与浮渣池的管道上、连接二级气浮池与浮渣池的管道上均设有启闭机。启闭机的设置便于各管路的独立控制。

作为优选，污泥池、浮渣池的上方均设有污泥浓缩机，污泥池、浮渣池分别通过污泥管道与污泥浓缩机连接，污泥管道下端分别伸至污泥池、浮渣池下部，污泥管道上端与污泥浓缩机连接，污泥管道上设有提供输送动力的泥浆泵。在泥浆泵的作用在将污泥池的污泥、浮渣池的浮渣输送至污泥浓缩机压成泥饼排放。

其分离原理为：电机传装分别带动外转鼓和差速器高速旋转 , 在摆线针差速器的作用下 , 使螺旋翰送器产生一个略高于外转鼓转速的稳定差转速 , 以此实现物料在高速分离下的螺旋卸料功能当机器达到额定转速后 , 即可将欲处理的悬浮液由高位槽或翰送泵送入离心机 , 物料经螺旋输送器的加速斗加速进入离心机的外转鼓内, 在强大的离心力场作用下 , 被分离出来的固相沉渣很快地堆积在外转鼓内壁上 , 经螺旋输送器叶片的推动 , 固相沉渣不断推向外转鼓小端锥段的干燥区内, 固相在离心力挤压下不断地脱水浓缩 , 后被推出外转鼓小端的排渣 日 , 从固相收集罩壳中排出而被澄清的液相经溢流挡板位置调整后 , 沿螺旋槽不断地流向外转鼓大端 , 经溢流孔从液相收集罩壳中排出。

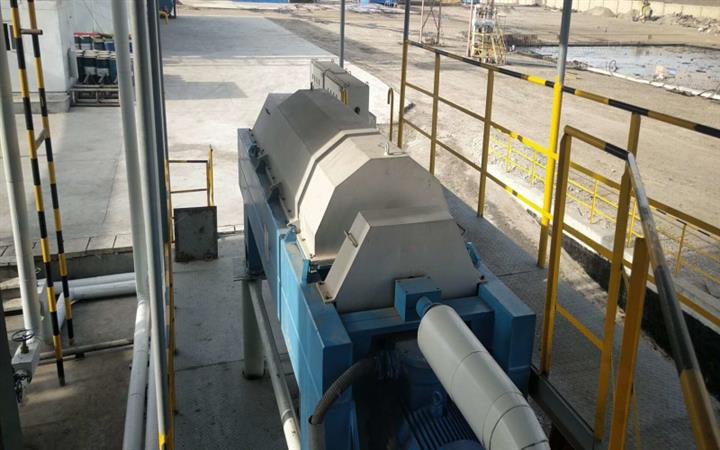

卧式沉降螺旋卸料离心机简称卧螺机是国外六十年代发展起来的一种新颖固液分离设备 因该设备可连续进料 , 自动排出澄清液及固相沉渣 , 具有适用范围广 , 生产效率高 , 密封卫生条件好 , 结构紧凑 , 操作简单 , 维护方便 , 便于管道化生产等优点 己被国际上发达国家广泛用于食品、 果汁、 饮料 、 轻工、化工制药、粮油、 环保污水处理等行业。 我国对该机的研制起步较晚 , 八十年代末才逐步渗透到各行业经过多年的改进完善 , 国产机已在许多行业的物料固液分离工艺中取代了老式过滤设备及三足式离心机 , 并越来越显示出其它机型无可比拟的优越性。

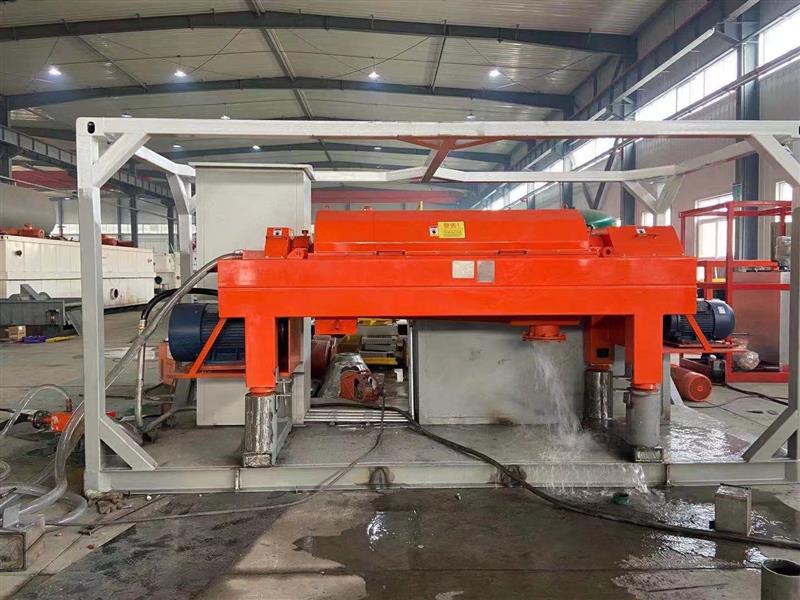

卧螺离心机主要由外转鼓、 螺旋箱送器、摆线针差速器、主轴承、机架、固液相收集罩壳、 电机传动装置、电控箱等部件组成。
